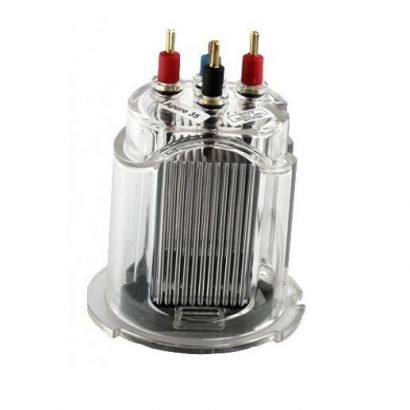

Célula original para clorador EI ZODIAC : 10 - 17 - 35
Esquema de instalación de una célula EI.
Retire la tapa del electrodo Ei y desconecte los cables y desenrosque la célula.
Asegúrese de que el sello tórico esté correctamente colocado, luego coloque el electrodo Ei en la parte superior del collar de conexión. Atención, el electrodo tiene una dirección y solo puede insertarse de una sola manera (presencia de un dispositivo antirrotación)
Aprete firmemente el anillo de sujeción (¡solo apriete con la mano!) sobre el collar de conexión. Atención a no apretar el paso de rosca del anillo de sujeción al revés – debe enroscarse libremente
Conecte el cable de la célula a los conectores del electrodo Ei siguiendo el código de colores entre los conectores macho y hembra como se indica a continuación (rojo con rojo, negro con negro y azul con azul).
Vuelva a colocar la tapa sobre el electrodo Ei y deslice el cable en la ranura prevista para ello en el lado del electrodo
